光伏逆變器主板PCB抄板

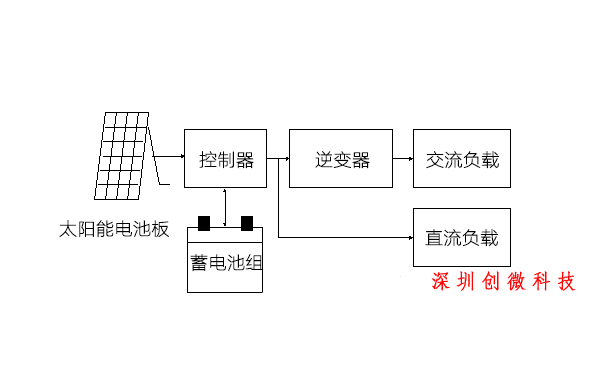

光伏逆變器是將光伏太陽能板產生的可變直流電壓轉換為市電頻率交流電的逆變器。

逆變器又稱電源調整器、功率調節器，是光伏系統必不可少的一部分。物理上把將直流電能變換成交流電能的過程稱為逆變，把實現逆變過程的裝置稱為逆變設備或逆變器。光伏逆變器最主要的功能是把太陽能電池板所發的直流電轉化成家電使用的交流電。

逆變器是光伏系統的心臟，太陽能電池板所發的電全部都要通過逆變器的處理才能對外輸出，逆變器對于整套系統的運行起著重要的作用。

抄板簡介

1. 抄板層數

多層板抄板

2. 抄板項目

反推原理圖，PCB抄板，BOM清單制作，物料代購，PCBA加工

3. 抄板周期

抄板、BOM及原理圖三個工作日，物料購買到首批樣機20個工作日。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該P(yáng)CB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

光伏逆變器參數

最大輸入功率(W)：5300

最大輸入電壓(V)：600

額定輸入電壓(V)：330

啟動電壓(V)：120

MPPT電壓范圍(V)：90~520

最大輸入電流(A)：11

最大輸入短路電流(A)：17.2

MPPT數量：2

最大輸入路數：2

額定輸出功率(W)：4600

最大視在功率(VA)：5000

額定電網電壓(V)：220

電網電壓范圍(V)：160-285

電網相位：單相

額定電網輸出電流(A)：20.9

總電流諧波畸變率：<1.5%

額定電網頻率(Hz)：50

最大效率：98.1%

尺寸：320W*523H*1500 (mm)

重量：11.5kg

工作環境溫度：-25°C-60°C

防護等級：IP65

噪音：<20 dBA

冷卻方式：自然冷卻

工作年限：>20年

工作環境濕度：0~100%
