PCB抄板圖片處理方法
PCB抄板一個重要的過程就是將電路板實物的電路轉換為可電腦處理的PCB線路文件，實現這個過程的一個環節便是將實物掃描并處理掃描圖片，本文將詳細介紹如何處理PCB抄板掃描圖片文件以便復制線路圖。主要步驟如下：

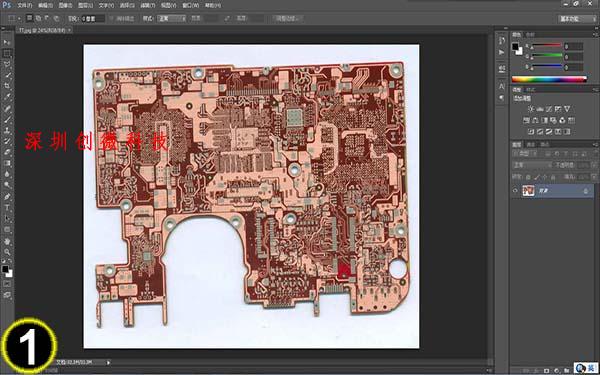

1.打開軟件PS，在軟件中打開所需要處理的掃描文件（打開方式：雙擊PS軟件空白處或點左上角菜單文件打開或直接將文件拖到PS軟件中）；

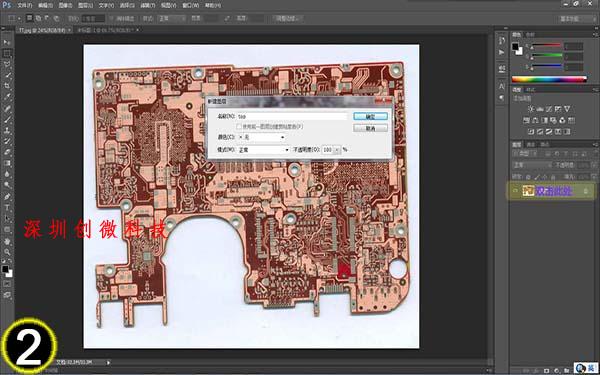

2.雙擊圖層，更改圖層名為TOP；

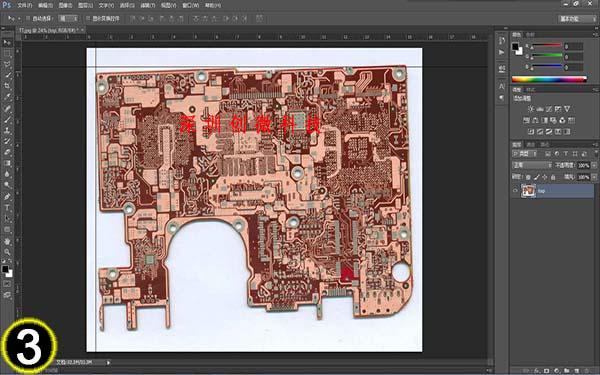

3.將鼠標置于水平和垂直標尺處，按住鼠標左鍵，分別拉出水平參考線和垂直參考線。（若標尺沒顯示，按 Ctrl+R 打開標尺）；

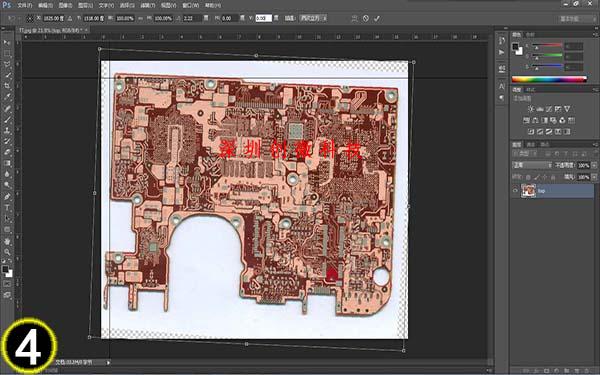

4.按Ctrl+1將圖片以實際大小顯示（或按住Alt+滑輪，盡量放大圖片），接著按Ctrl+T，使圖片進入自由變換狀態，如下圖所示，滑動鼠標的滑輪，調整圖片的角度，使板子邊緣與參考線平行。調整好之后，按回車鍵使調整生效。放大圖片檢查，如果板子還沒有調正的話，重復以上步驟。注意：此過程中，如果想移動參考線，要先按Ese退出自由變換狀態才可以。移動參考線的方法是先按V鍵將鼠標切換到移動工具狀態，然后用鼠標點住參考線拖動即可。

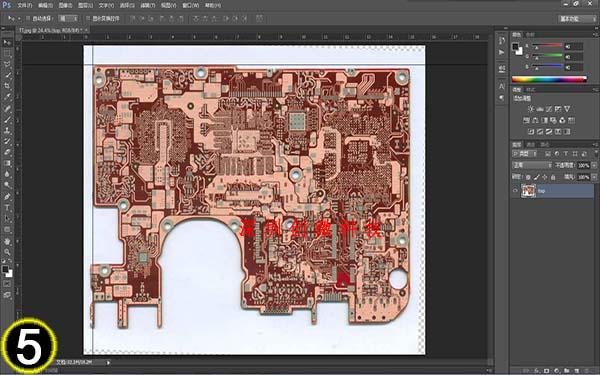

5.如下圖，頂層的掃描圖已調正。（此時多放了幾根參考線確認）

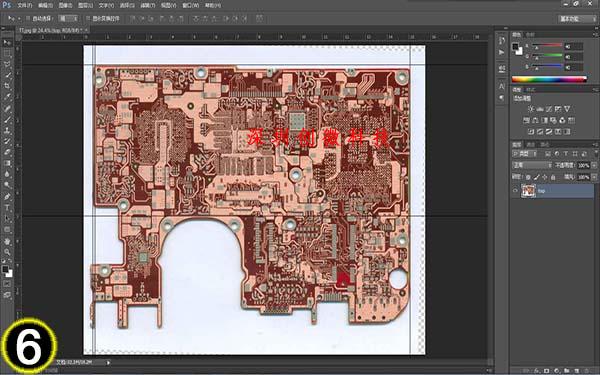

6.接著，再將底層掃描圖拖進來，按一下回車確認，然后雙擊改名。
7.如下圖所示，關閉頂層掃描圖，并將底層掃描圖鏡像，按回車確認：

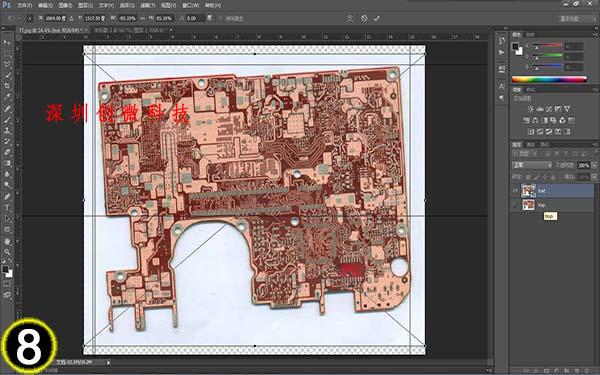

8.跟調正頂層掃描圖時一樣，按 Ctrl+T 進入自由變換狀，按鍵盤方向鍵移動圖層，大概對準參考線，然后調正角度，使板子邊緣與參考線平行，再按鍵盤方向鍵移動圖片對準參考線。下圖為調正底層掃描圖后的效果：

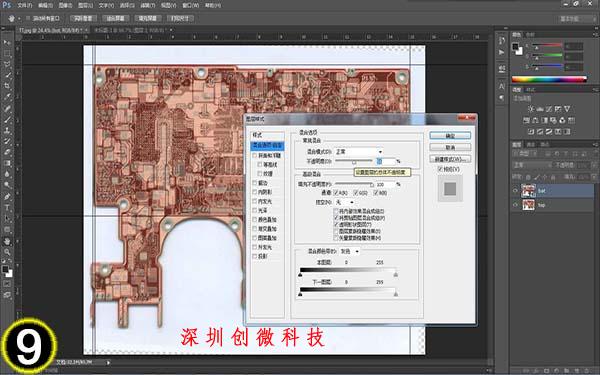

9.將層頂設置為半透明狀態，查看頂層和底層的過孔是否對準，頂?shù)變蓪拥倪^孔對準即可。

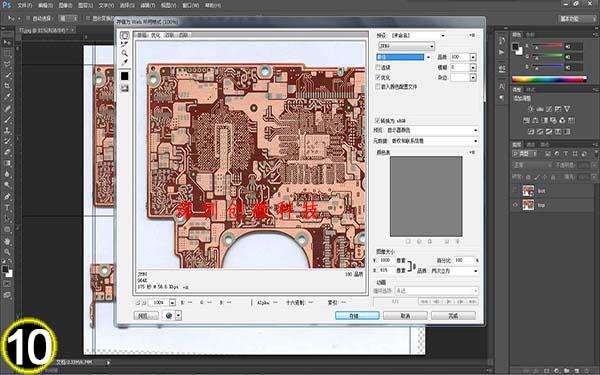

10.分層導出掃描圖為 JPEG 格式或者 BMP 格式，如下圖所示，先導出頂層

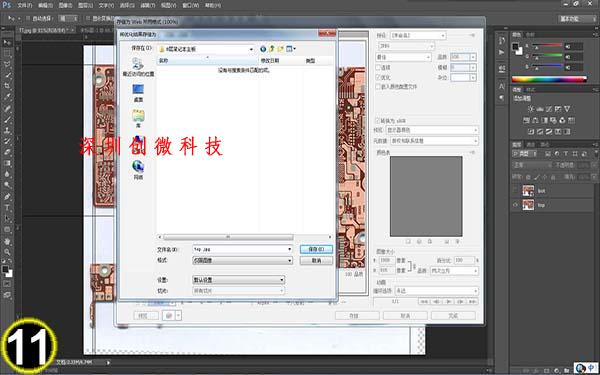

11.接著導出底層調正后的掃描圖。（其它操作跟導出頂層掃描圖時一樣，不再重復。）
說明：本文中所使用PhotoShop版本為cs6，其他版本ps處理方法類似。
在使用PS處理抄板掃描圖片時使用快捷鍵可提高效率，下面是抄板圖片處理中可能需要使用的PS快捷鍵。
按圖像處理流程依次有：
Ctrl + O 打開所需處理圖片
F7 打開圖層管理器
Ctrl + R 顯示標尺
Ctrl + T 自由變換圖片（大小、旋轉、翻轉等）
Ctrl + 1 調整圖像到實際大小
Ctrl + 0 調整圖像到窗口大小
Alt + 鼠標滾輪 滾動調整圖片大小
Home 將顯示區域調至左上角
V 移動工具
Ctrl + Alt +Shift + S 保存圖片
Ctrl + W 關閉窗口
