怎樣抄PCB板，PCB抄板流程介紹

PCB為不裝元件的印刷電路板，而裝了元件的印刷電路板被稱為PCBA。下面為有元件的PCB板抄板流程。

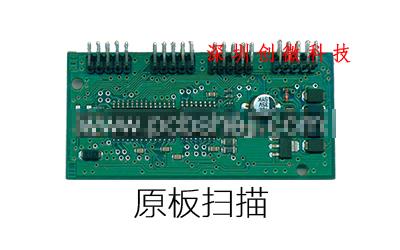

1. 掃描電路板圖片

注：

a. 由于可能出現大元件下還有小的貼片元件，可先掃描后拆掉大的再掃一次。

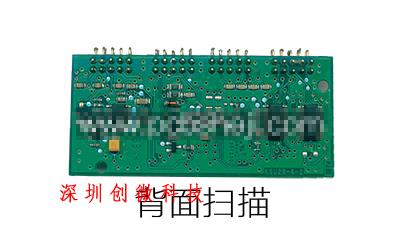

b. 多數PCB板背面也有元器件及走線，記得掃描PCB板背面圖片做記錄。

c. 如果有較高的元器件影響到掃描圖片的清晰度，拆掉較高元件后再做一次掃描。

d. 掃描前檢查原板有無污跡，有污跡先清洗干凈后掃面。

e. 掃描分辨率通常用600ppi，較密集的PCB板用1200ppi（分辨率）掃描。

f. 掃描好的圖片調整好方向，亮度。

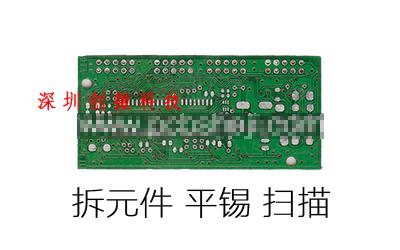

2. 拆板

拆掉所有器件，將第一步掃描的圖片打印出來，貼上透明的雙面膠，將拆卸下的元件貼到打印圖上對應的位置。

并且將PAD孔里的錫去掉。用洗板水將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候根據板子精密程度選擇適當?shù)南袼?，以便得到較清晰的圖像，啟動OHTOSHOP，用彩色方式將絲印面掃入，保存該文件并打印出來備用；

注：拆板時應注意元件的極性和方向。

3. 制作BOM單

參照第一步中的電路板圖片在紙上記錄好所有元?dú)饧男吞?hào)，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向等,最終做出BOM表；

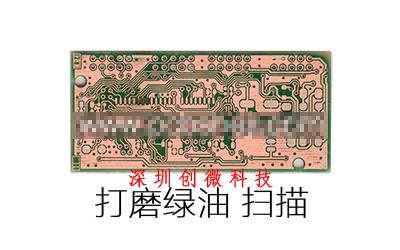

4. 磨板

用水紗紙將TOP LAYER 和BOTTOM LAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入；

5.調圖

調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。

6.繪線

啟動PCB抄板軟件Protel，在文件菜單中調入掃描的PCB板圖片，將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第4步。

7.放置器件

將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。

8.多層抄板

將BOT層的BMP轉化為BOT.PCB，與上面一樣是轉化到SILK層，然后你在BOT層描線就是了。畫完后將SILK層刪掉。

9.多層調用

在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

10.對圖

用激光打印機將TOP LAYER， BOTTOM LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，一個簡單的雙面板就做出來了!

指客戶的到抄板服務的整個過程，包括但不限于下面幾步：

1. 項目咨詢/報價PCB抄板費用

客戶提供自己的抄板需求，板型介紹，抄板時間期限預期以及相關PCB板已知信息并與抄板公司服務或技術人員溝通談妥抄板價格。

2. 客戶提供母板并預付保證金

如果是以快遞的形式寄送PCB板，請注意包好，以免損壞。

3. 公司按客戶需求進行抄板

4. 抄板完成請客戶確認

5. 確認完成，結清尾款

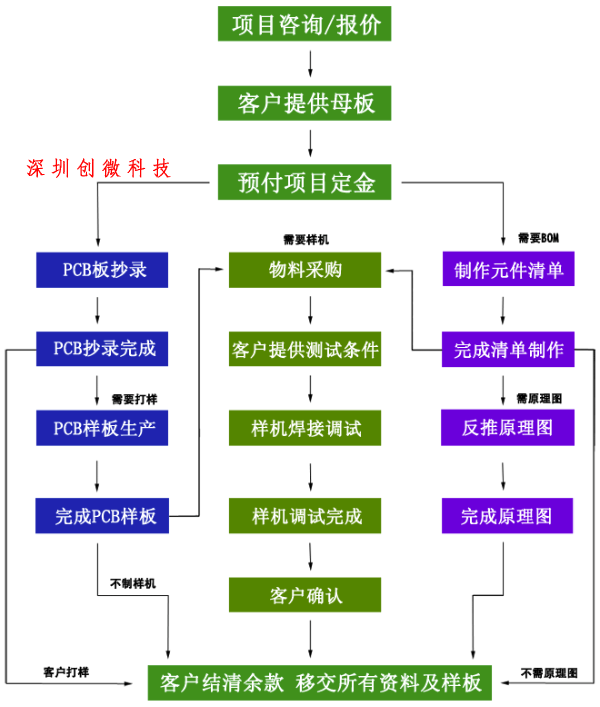

詳情流程參考下圖
