PCB抄板精度
抄板精度介紹
抄板精度簡單來講就是抄板的精準度，所抄PCB線路或通過PCB抄板所開發出的產品相對原板、原產品的完整度與準確度。
抄板精度作用
抄板精準度體現抄板公司的整體抄板水平，抄板精度對復制PCB的功能、質量有至關重要的影響。
影響PCB抄板精度的因素
PCB抄板精度因素有兩個：軟件精度、原始圖象精度。
各類抄板公司，在抄板精度上的技術能力并不統一，有的公司抄板技術能力差，抄板精度不高，而有的抄板技術能力強，抄板精度能達到1mil以下。
提高抄板精度的方法
提高抄板精度盡量選用完整度高的PCB原板，拆板、磨板等過程都必須對處理前的板子做掃描或拍照方便查看，拆磨需仔細，不能損壞線路至后續掃描看不清楚。
對于軟件精度來說采用32位浮點表示可以說不存在任何精度限制，所以最主要的還是取決于原始掃描的圖象精度，打個比方說吧，如果用100萬像素拍出的照片可洗5寸照片，但如果要把它洗成20寸照片那就根本看不清楚了，道理是一樣的，所以對于精度要求很高的電路板來說，要想抄出精度非常高的PCB圖，在掃描時就要選擇較高的DPI。
DPI的意義是每英寸多少個點。也就是說掃描出來的圖象上每兩個點之間的距離就是1000/DPI，單位mil.
如果DPI是400，那么圖象上兩點之間的距離是 1000/400 = 2.5 mil, 也就是說這時的精度是2.5mil.
這個是最科學的根據，所以有人說精度可以達到1mil以下，那是有前提的。其實抄板精度主要取決于原始的掃描精度。
綜上所述，在掃描板子時設定DPI就要根據實際板子所要求的精度而定，如果象手機板子線間距等精度要求在1mil以下，這時就需要掃描DPI就應該設定在1000DPI以上。市場上的掃描儀都可以滿足這個條件。
DPI越高，圖片就越清晰，精度越高，但缺點是圖片太大，對硬件要求較高，所以要根據具體情況具體設置。對于一般精度的板子一般采用400DPI就很好了，手機板之類的可設定在1000DPI以上。

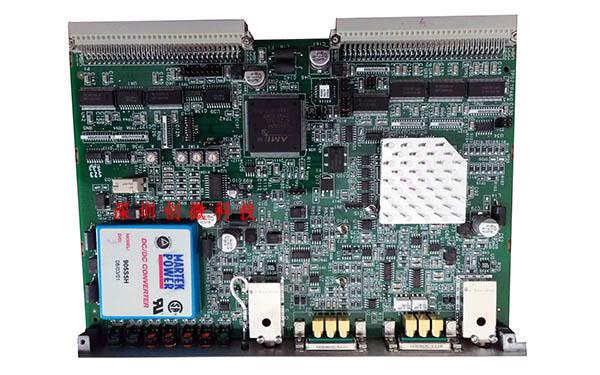

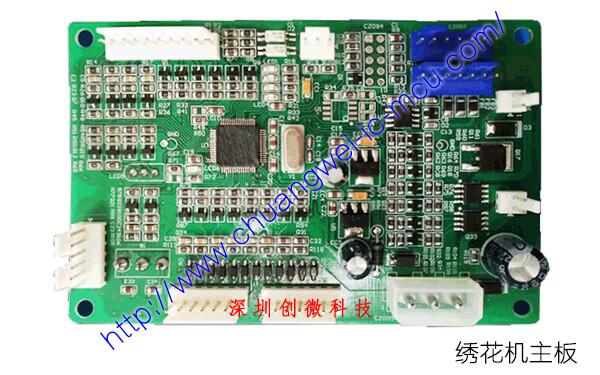

相關高精度抄板案例
