UPS電源電路板抄板

UPS(Uninterruptible Power System)即不間斷電源，是一種含有儲能裝置的不間斷電源。主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。

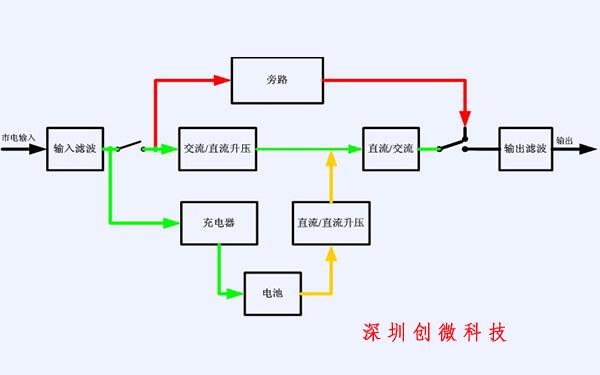

當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；

當市電中斷（事故停電）時，UPS立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

UPS電源控制系統抄板

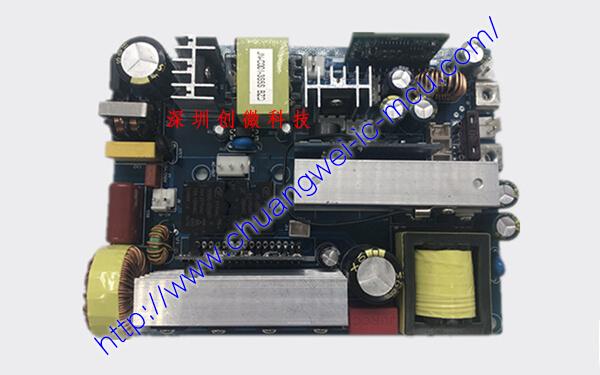

所抄PCB板控制系統為一款正弦波輸出工頻UPS電源板主板，具有雙變換工頻在線式結構，正弦波純凈電源輸出；負載從0到100﹪的躍變，零切換時間；直流啟動（冷啟動），方便操作；自動重啟功能：輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短褲保護、溫度過高保護、報警功能；開機自診斷功能；輸出帶隔離變壓器；帶有雷電突波吸收功能。具有穩頻、穩壓、穩波和防雷吸收功能。等諸多功能和特點。

抄板業務：UPS電源控制系統抄板包括原理圖反推，芯片解密反匯編，成品批量PCBA加工等。

抄板周期：4個工作日。樣機周期為15天交付首批PCBA成品。

抄板費用：PCBA批量加工適當收取部分抄板費用。

抄板重點：該UPS電源抄板案例功能較多，在制作樣機時需對各個功能進行嚴格測試。

額定功率：6.4KW

輸入

額定電壓：三相五線制380V±25%

頻率：50Hz/60 Hz±5%

最大功率：12KVA

輸出

額定電壓：?jiǎn)蜗?20V±1%

頻率：50Hz/60Hz±0.5%（逆變狀態）

波形失真度：純正弦波，線性負載時≤3%；非線性負載時≤5%（滿載狀態）

過載能力：過載120%可持續10分鐘；過載150%可持續20秒

波峰系數：3:1(滿載下)

電池

額定電壓：384VDC

電池類型：12V密封免維護蓄電池

配置方式：32節串聯

備用時間：外置電池

切換時間：市電←→電池0 ms，市電←→旁路 < 4 ms

防護等級：IP20

電源效率：≥85%（滿負載時）

噪音：＜50dB( 1米)

環境

溫度：0℃～45℃

濕度：相對濕度為0～93%

外形尺寸 [寬×深×高]：335*690*800

重量：90
