頻譜分析儀電路板抄板
頻譜分析儀又叫示波器，是用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數測量的儀器，頻譜分析儀能以模擬方式或數字方式顯示分析結果。

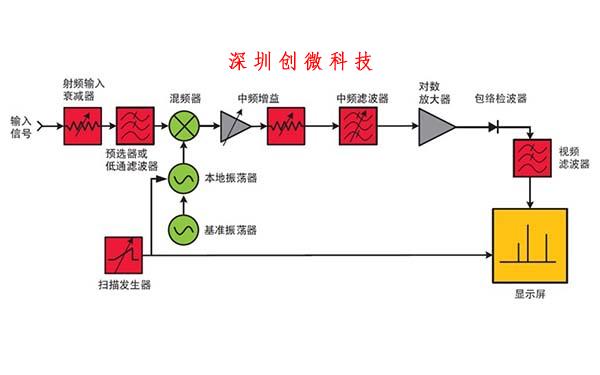

頻譜分析儀的基本工作原理是輸入信號經衰減器加到混波器，與可調變的掃頻本振電路提供的本振信號混頻后，得到中頻信號再放大，濾波與檢波，把交流信號及各種調制信號變成一定規律變化的直流信號，在顯示器上顯示。

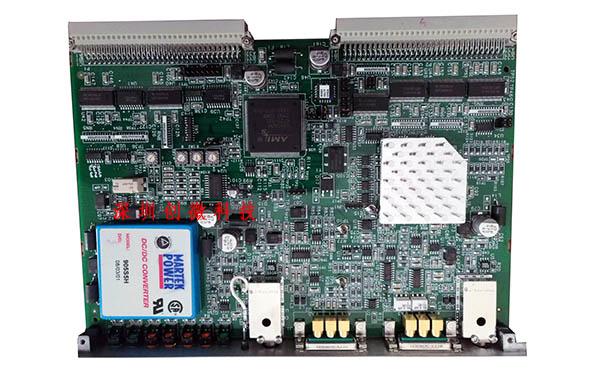

頻譜分析儀PCB線路板抄板
所抄PCB線路板為一款高精密度頻譜分析儀設備主板，具有以下特點。
實時信號處理功能
每秒最多3,125,000個頻譜以100%檢測概率捕獲0.434μs的信號
SweptDPX頻譜在整個頻率范圍內實現前所未有的信號發現能力
高級DPX包括掃頻DPX、無隙DPX三維頻譜圖和DPX零頻寬及實時幅度、頻率或相位
觸發功能放大問題
DPXdensity?觸發頻域中最短0.434μs的事件，區分連續信號與偶發事件
高級時間判定觸發、欠幅脈沖觸發和頻率邊沿觸發可以捕獲最短20ns的復雜信號
廣域信號捕捉功能
25,40,85,125或165MHz采集帶寬
HD選項在整個采集帶寬上實現80dB的無雜散動態范圍
在165MHz帶寬下采集5秒以上的數據
寬帶預選濾波器
測量包括通道功率、ACLR、CCDF、OBW/EBW、雜散搜索、EMI檢測器
幅度、頻率、相位相對于時間關系、DPX頻譜和三維頻譜圖
相關多域顯示
多種性能選項實現了最佳實時和動態范圍及分析，提供了額外的價值
高動態范圍選項在最寬的采集帶寬內提供了無可比擬的80dBc無雜散分析功能
高性能DPX提供了行業領先的100%檢測概率最短信號持續時間
抄板業務：頻譜分析儀抄板案例包括原理圖反推，芯片解密反匯編，成品批量PCBA加工等。
抄板周期：5個工作日。樣機周期為20天交付首批PCBA成品。
抄板費用：PCBA批量加工適當收取部分抄板費用。
抄板重點：該電路板抄板案例涉及精度要求較高。
頻譜分析儀測量
信道功率、鄰道功率、多載波鄰道功率/泄漏比、頻譜輻射模板、占用帶寬、xdB帶寬、dBm/Hz標記、dBc/Hz標記
實時測量
DPX頻譜及密度測量，DPX三維頻譜圖及頻譜相對于時間關系，零頻寬DPX支持每秒高達50,000次更新
時域和統計測量
RFIQ對時間、功率對時間、頻率對時間、相位對時間、CCDF、峰均比
雜散搜索測量
多達20個頻率范圍，用戶可在每個頻率范圍內選擇檢波器（峰值、平均值、準峰值）、濾波器（RBW、CISPR、MIL）和VBW。線性或?qū)?shù)頻率標度。絕對功率或相對于載波的測量和違例。以表格形式顯示最多999個雜散，可以導出為CSV格式
噪聲系數和增益測量
噪聲系數、增益、Y因數、噪聲溫度和表格結果的測量畫面。提供了單頻率抄表和掃描軌跡結果。支持行業標準噪聲源。測量放大器和其他非變頻器件及固定本振上變頻器和下變頻器。根據用戶自定義極限執行模板測試。內置不確定度計算器。
通用數字調制分析
矢量幅度誤差(EVM)（RMS、峰值、EVM對時間）、調制誤差比(MER)、幅度誤差（RMS、峰值、幅度誤差對時間）、相位誤差（RMS、峰值、相位誤差對時間）、原點偏置、頻率誤差、增益不平衡、正交誤差、Rho、符號表。
