PCBA加工常用器件之電阻器介紹

一、電阻器（R）

簡稱電阻，是指具有一定技術性能的在電路中專起電阻作用的元件，可用來調節電路中的電流和電壓，或者作為電路中的負載。

1、電阻的參數：

a、 阻值：指電阻的數值大小。0Ω—幾百MΩ

b、 耗散功率：指電阻長期工作時所能承受（消耗）的最大功率。

2、電阻的材料：

電阻常用的材料有碳膜、金屬膜、金屬氧化膜、線繞、水泥（陶瓷）線繞半導體等材料。

3、電阻的類型：

①固定電阻：指電阻值固定不變的電阻

②微調電阻：指電阻值可以微調的電阻

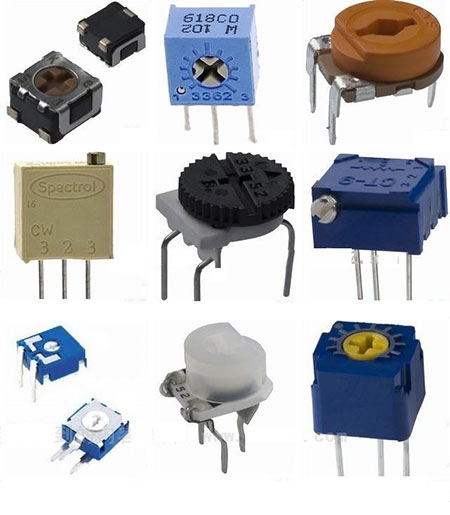

③可調電阻：俗稱電位器，指電阻值連續可調的電阻

④熱敏電阻：指電阻值隨著溫度變化而變化的電阻

a、  正溫度系數熱敏電阻：指電阻值隨溫度升高而增大的電阻（PTC）

b、  負溫度系數熱敏電阻：指電阻值隨溫度升高而減小的電阻

⑤壓敏電阻：指電阻值隨著電壓的變化而變化的電阻。

⑥濕敏電阻：指電阻值隨著溫度變化而變化的電阻

⑦光敏電阻：指電阻值隨著溫度變化而變化的電阻

⑧電阻的功率表示法：一般大功率（3W以上）電阻均在電阻外殼上標明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）則部分標明功率，（如：3W、2W、1W、等），不標明功率的則多為功率1W以下的小功率電阻，對于實際使用中，可用功率大的電阻代替功率小的電阻，反之則不能代替，若沒有知道電阻功率大小時，在實際應用中可用電阻體積相同或稍大的來代替。

5、電阻的阻值表示方法：

①直接標明電阻的數值和單位，如：1.5 Ω 、160Ω  、1Ω 等。

②直接標明電阻的數值而把單位“Ω ”省去，如：100即100Ω  、1   即1Ω   、22M即22MΩ。

③用幾X幾表示幾點幾Ω   ，如：4Ω7、9Ω1即為9.1Ω  、8M2即8.2MΩ 等。

有些用幾R幾   代表幾點幾Ω   ,如:1R5即1.5Ω  、3R9即3.9Ω 等。

④電阻值后面有其它英文字母（如：J、K、M等）或羅馬數字（Ⅰ、Ⅱ、Ⅲ）或正負百分之幾（如：±5%，±10%，±20%）的則表示該電阻的誤差等級。

⑤數碼表示方法（片狀電阻及部分微調電阻和電位器用此法）

用三位數字表示，第一、二位表示有效數，第三位數表示倍乘數（1為101  ，2為 102  ，3為 103  ，4為104   ，……8為 108   ，但9為 100 ）把有效數乘以倍乘數即電阻值。（單位：Ω）

⑥色環表示法：

6、色環電阻

用色環表示電阻和誤差的電阻叫色環電阻

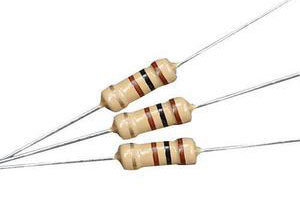

①四色環電阻（為普通電阻，應用最多 ）

第一、二色環表示有效數，第三色環表示倍乘數，第四色環表示誤差，（注：此色環多為金，銀色或其他色環遠些）把有效數乘以倍乘數，即為該電阻的電阻值（單位為Ω  ）

▲由于電阻值有制造誤差，萬用表有測量誤差，人的眼力也有誤差，故用萬用表測量電阻值時有一定的誤差是允許的，誤差在   以內均視為正常。

▲用高阻檔（RX10K檔或1K檔）測試大阻值（幾十KΩ以上）的電阻時，而導致讀數明顯變小測量誤差增大。

▲對于四色環電阻：前面再個色環表示有效數，即為該電阻數值的前兩位，而倍乘數即為阻值的倍數，故把前兩位色環的有效數照讀（寫）下來，再乘以倍乘數即其電阻值。

▲練習時可把色環電阻的阻值根據色環讀數出來，再用萬用表電阻檔測試，若測試值與自己讀出值基本相同（誤差      ），則你看色環基本準確，若測量值與讀出值相差太大，則可能某些色環的顏色看錯，應該重新再測試再看，直至準確為止。

▲阻值小要用低阻檔（X10或X1）測試而阻值大要用高阻檔（X10K或X1K）測試，阻值不大不?。ㄖ械龋┛捎弥凶铏n位（如：X1K、X100、X10等）測試，但表針指在接近刻度中向左右位置，此時，不但容易看清讀數而且讀數最準確。

▲快速讀出四色環電阻

②五色環電阻（為精密電阻，多用在儀器儀表或要求高的電路中使用）

第一、二、三色環為有效數，第四色環表示倍乘數，第五色環表示誤差（注：此色環多為金、銀色或離其它色環遠些）把有效數乘以倍乘數即為該電阻阻值（單位：Ω   ）

7、電阻的好壞判斷

①對于普通固定電阻用萬用表電阻檔測試其電阻值時應與電阻的標稱值（即電阻上標明的阻值）基本相同（誤差＜±20%）為正常。若阻值相差過大（即誤差為＞±20%）則該電阻已變值（即變大或變小，以阻值變大居多，而阻值變小則少見）而不能使用，若阻值變?yōu)闊o窮大（∞）則該電阻已開路損壞，若阻值變?yōu)榱悖O少見），則該電阻已短路損壞。

②對于微調電阻（又叫微調電位器）和可調電阻（又叫電位器）用萬用表電阻檔測試其兩端電阻值應與其標稱值基本相同（誤差＜±20%）為正常，否則該電位器不良或損壞。同時測試電位器中心頭（中間引腳）與任一端之間的電阻值應在零至標稱值之間連續可微調為正常，否則該電位器不良或損壞。

③對于正溫度系熱敏電阻（PTC），常溫下其電阻值應為幾十左右為正常，若電阻值過大則內部接觸不良，若電阻為無窮大，則已開路損壞，若電阻值基本為零，則已短路損壞，同時該電阻通電加熱時其阻值會變得如大（幾百KΩ 以上）為正常。

④對于負溫度系數熱敏電阻，常溫下測試其電阻值應與其標稱值基本相同（誤差）為正常。若電阻值相差過大，則該電阻不良或損壞，若電阻值變?yōu)闊o窮大，則該電阻已開路損壞。同時該電阻溫度越高阻值越小，而溫度越低阻值變得越大為正常。否則該負溫度系數熱敏電阻不良或損壞。

⑤對于壓敏電阻器，由于其工作電壓較高（幾十V以上）故用萬用表電阻檔測試時其電阻值應為無窮大為正常（因表內電池電壓較低）否則該壓敏電阻不良或損壞，壓敏電阻在某額定電壓以下時，阻值均很大（一般為無窮大，只有大到或超過其額定電壓時其阻值才穩劇減少。

⑥對濕敏電阻，在空氣干燥條件下測試其電阻值應減少（幾十KΩ左右）；而當沒較強光線照射時其阻值則變得較小（幾十Ω以下）為正常。否則該光敏電阻不良或損壞。

8、電阻的故障與檢修

①對于薄膜（如碳膜、金屬膜等）材料的固定電阻，若損壞時則不能進行維修，只能要更換解決。

②對于線繞電阻，多發生開路性故障，此時為電阻絲在某一位置燒斷引起，可能斷處焊接好后還可以繼續使用，若為水泥（線繞）電阻，則打開外殼查找燒斷處并修補好后，再用水泥封裝涼干即可使用，當然最好還是換新解決為好。

③對于微調電阻，容易因為使用中間滑動觸片與碳膜因氧化而接觸不良的故障，此時用電位器清洗劑清洗解決，清洗無效只能更換解決。

④對于電位器，容易發生碳膜磨損而使中間滑動片（中心抽頭）接觸不良的故障，此時可調整中心滑動片與碳膜之間位置或用電位器清洗劑清洗解決。

⑤對于正溫度系數熱敏電阻（PTC），最易發生電阻與壓片之間的接觸不良的故障，此時可調整壓片及清洗修復，若電阻體已經碎，則不能修復，只能更換。

⑥對于負溫度系數熱敏電阻，若損壞則不能修復只能換新。

⑦對于壓敏電阻及光敏電阻，若損壞則不能修復只能換新。

⑧對于濕敏電阻，若損壞時一般只有更換解決，而難以修復，但對于錄象機、攝象機（DV）等的濕敏電阻損壞而沒有器件更換時，在應急情況下可用一個2千歐左右的固定電阻代換解決，此時將失去潮濕檢測功能。
