PCB抄板為什么要破壞原電路板

經常有客戶會問我們，能不能抄板不破壞原板，保留下原來的PCB板。絕大多數情況下是不可以的，為什么PCB抄板要破壞掉原PCB板呢？

我們需要對PCB的板層結構有個初步認識

PCB多層板與單面板、雙面板最大的不同就是增加了內部電源層（保持內電層）和接地層，電源和地線網絡主要在電源層上布線。多層板布線主要以頂層和底層為主，以中間布線層為輔。

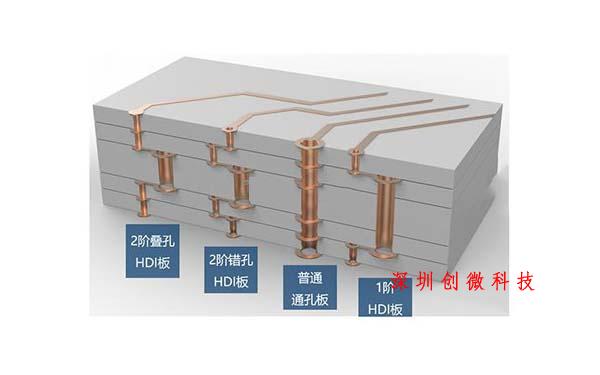

多層板結構示意圖

隨著生產技術的提高，現在大部分電路板不僅僅是單面板或雙面板而是多層板，多層板意味著有一些線路隱藏在電路板內部，如果不破壞，打磨掉外部的綠油及填充物是無法獲取到內部線路結構的。即使是單面板或雙面板，大部分都有絲印或阻焊覆蓋在半層上，通常也需要經過打磨才能看到線路進行PCB抄板。

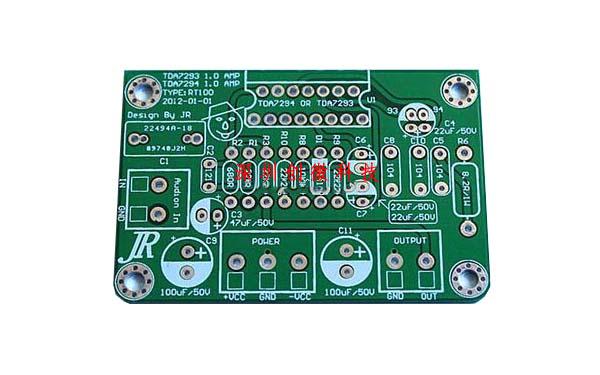

電路板絲印示意圖

由此我們可以做個簡要總結：

1. 大部分PCB板有絲印或阻焊覆蓋在板層上影響抄板；

2. 多層板內層線路必須通過打磨才能進行抄板。

因此抄板需要打磨破壞原板
