解密芯片如何制樣

大多數芯片體積小，厚度薄，直接打磨，開蓋操作起來比較困難，所以應進行制樣。經過鑲嵌的樣品，不但磨拋、存取方便，而且可以提高工作效率及試驗結果準確性。

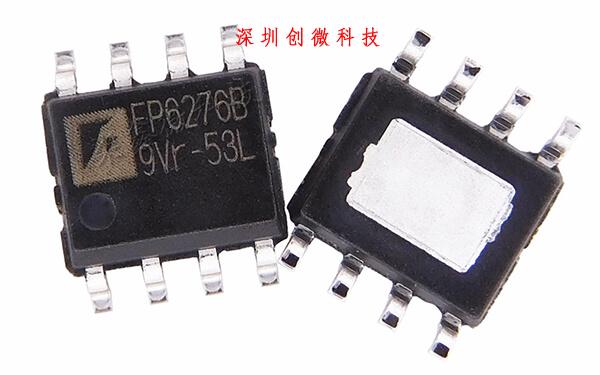

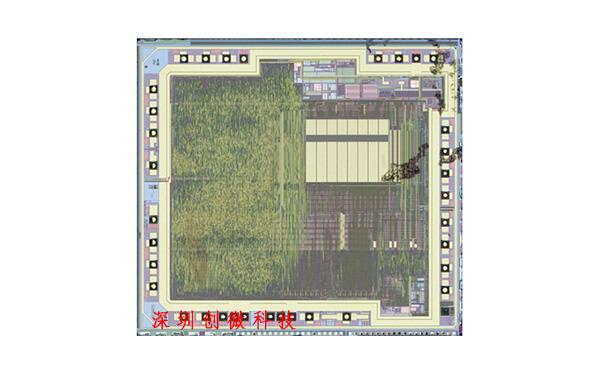

解密芯片樣品

芯片解密技術涉及到多種復雜設備和多種不同工藝，但制樣是芯片解密基本都會用到的第一個關鍵步驟。

鑲嵌制樣是利用環氧樹脂來鑲嵌細小的芯片試樣,它可以將任何形狀的試樣，鑲嵌成一定尺寸的樣品。實際實驗中，為了便于之后將樣品放置在研磨設備中，我們使用內徑固定大小的模具來進行樣品鑲嵌。

主要有熱壓和澆注鑲嵌法。

由于熱壓鑲嵌法需要加熱和加壓，使用的金屬元素分析儀對淬火鋼及軟金屬有一定影響，故采用冷澆注法。

澆注鑲嵌法適用于不允許加熱的試樣、較軟或熔點低的金屬，形狀復雜的試樣、多孔性時試樣等。

1、固定芯片：根據需要，使用適合的小樣品夾。本實驗中使用不銹鋼圓形樣品夾，將芯片放入樣品夾，使芯片固定，并與樣品夾底部保持水平。

環氧樹脂混合液配制

2、環氧樹脂混合液配制：用針管抽取分別抽取環氧樹脂A、B配置液，按照一定體積比將環氧樹脂配制液注入一次性紙杯中混合并用木棒攪一個方向攪拌均勻。

3、灌膠1：取出內徑一致的制樣模具，在模具內表面噴上一層脫模劑，將固定的芯片置于模具中間，將混合好的環氧樹脂配制液倒入模具中，倒入環氧樹脂混合液的量需要適量，既方便后續試驗，也便于氣泡溢出。

4、灌膠2：將灌好環氧樹脂的模具小心放置在真空鑲嵌機的真空腔體中，蓋緊透明蓋子。根據真空鑲嵌機的功能和環氧樹脂配制液的量，設置所需要的真空度和保壓時間。完成抽出大部分環氧樹脂混合液產生的氣泡，提高樣品的透明度。

5、固膠：抽真空操作完成后，將樣品模具小心地取出，放置在一定溫度中靜置，一段時間后，待混合液完全固化，從樣品模具中取出樣品即可。

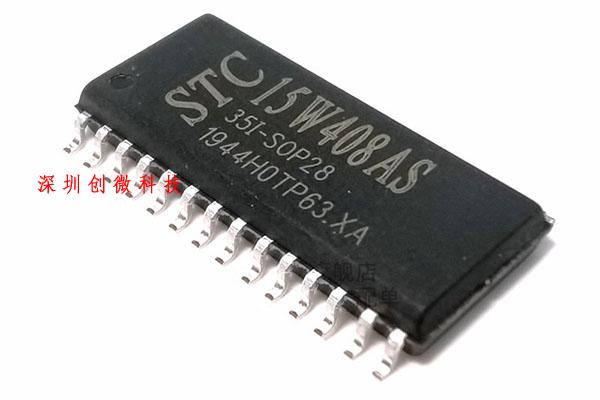

解密芯片制樣技巧

1.若使用SEM觀測芯片截面，建議使用不銹鋼樣品夾固定芯片，并使用帶有金屬顆粒的鑲嵌材料便于電荷的導出，減少芯片截面電荷聚集的現象，以得到清晰的圖像。

2.制樣模具的選擇方面，普通的橡膠和塑料模具價格便宜，但是使用次數不多。原因在于制樣過程中的拉扯和擠壓會使模具變形，制樣樣品的尺寸也會無法和研磨拋光機匹配，從而帶來一系列問題，影響研磨效果。而鐵氟龍材質的模具雖然成本較高，但不易變形，樣品方便取出。

3.向模具倒入環氧樹脂混合液時，動作需要輕柔，以避免芯片沖偏，功虧一簣。

4.樣品中產生的氣泡十分影響外觀透明度，也使人無法準確地研磨芯片至合適位置。因此，需要多次實驗驗證，確認合適的真空度、保壓時間、固膠溫度和固膠時間以減少氣泡的產生。
