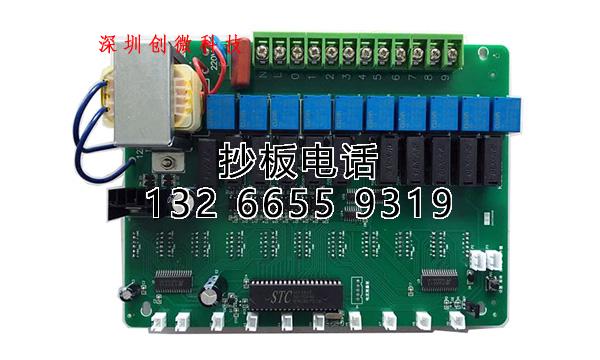

穩壓電源模塊主板PCB抄板

穩壓電源（stabilized voltage supply）是能為負載提供穩定的交流電或直流電的電子裝置，包括交流穩壓電源和直流穩壓電源兩大類。

當電網電壓或負載出現瞬間波動時，穩壓電源會以10-30ms的響應速度對電壓幅值進行補償，使其穩定在±2%以內。穩壓器除了最基本的穩定電壓功能以外，還應具有過壓保護（超過輸出電壓的+10%）、欠壓保護（低于輸出電壓的-10%）、缺相保護、短路過載保護最基本的保護功能。

工頻交流電源經過變壓器降壓、 整流、濾波后成為一穩定的直流電。圖中其余部分是起電壓調節，實現穩壓作用的控制部分。電源接上負載后，通過采樣電路獲得輸出電壓，將此輸出電壓和基準電壓進行比較。如果輸出電壓小于基準電壓，則將誤差值經過放大電路放大后送入調節器的輸入端，通過調節器調節使輸出電壓增加，直到和基準值相等；如果輸出電壓大于基準電壓，則通過調節器使輸出減小。

常用的穩壓電源有：

1. 鐵磁諧振式交流穩壓器。由飽和扼流圈與相應的電容器組成，具有恒壓伏安特性。

2. 磁放大器式交流穩壓器。將磁放大器和自耦變壓器串聯而成，利用電子線路改變磁放大器的阻抗以穩定輸出電壓。

3. 滑動式交流穩壓器。通過改變變壓器滑動接點位置穩定輸出電壓。

4. 感應式交流穩壓器?？扛淖冏儔浩鞔?、初級電壓的相位差，使輸出交流電壓穩定。

5. 晶閘管交流穩壓器。用晶閘管作功率調整元件。穩定度高、反應快且無噪聲。但對通信設備和電子設備造成干擾。

抄板簡介

1. 抄板層數

6層板抄板

2. 抄板項目

反推原理圖，PCB抄板，芯片解密，程序反匯編，物料代購，PCBA加工

3. 抄板周期

抄板、BOM及原理圖5個工作日，物料購買到首批樣機25個工作日。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該P(yáng)CB抄板案例涉及到高電壓，大電流，抄板需保證產品的散熱性能。抄板測試調試需注意安全。

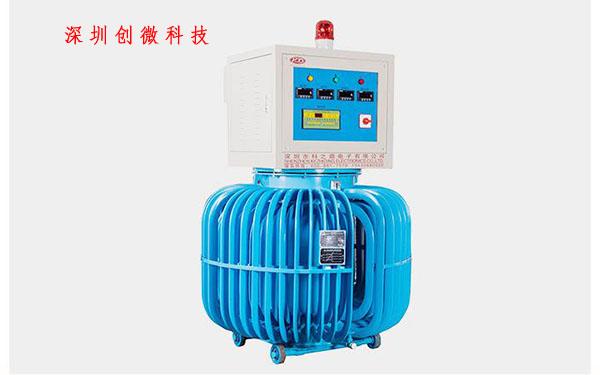

穩壓電源參數

輸入電壓(V)：線電壓 (310－450)

輸出電壓(V)：線電壓380V±1%

工作頻率Hz：50~60

音頻噪聲：≤50db

效率：≥92%(滿載)

波形畸變<：＜5%(附加)

穩壓精度：±0.5%

過壓報警保護<：≤246V±4V(輸出)

穩壓時間：≤0.05s

工作環境溫度：-10℃~+40℃

尖峰吸收：輸入3000V/3μs

尖峰輸出：≤30V
