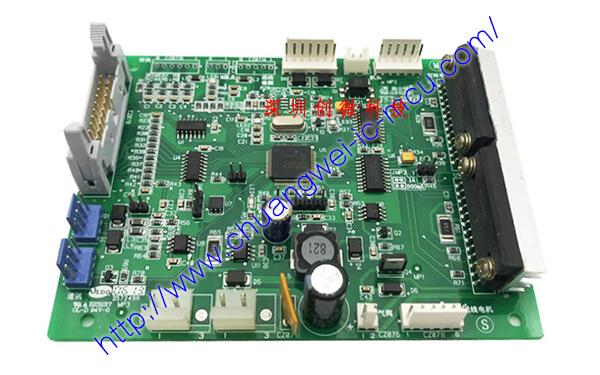

特高壓輸電線路監測系統抄板

電網中輸電線路所處環境的不確定性，使線路運行是否安全已成為電網可靠性的一項重要指標。輸電線路在線監測系統通過無線(GSM/GPRS/CDMA)傳輸方式，對輸電線路環境通道環境、溫度、濕度、風速、風向、泄漏電流、覆冰、導線溫度、風偏、弧垂、舞動、絕緣子污穢、周圍施工情況、桿塔傾斜等參數進行實時監測，提供線路異常狀況的預警，通過對線路各有效參數的監測，能夠提高對輸電線路安全經濟運行的管理水平，并為輸電線路的狀態檢修工作提供必要的參考。

輸電線路在線監測系統由數據采集前端(太陽能供電系統、數據采集系統、通訊系統等)和后端分析處理系統組成。采集前端是一臺高性能的數據采集主機，其主供電源為太陽能板，有寫地域還可以根據實際情況加裝風力發電機，可以全天候作業。通過預先設定的程序定時對周圍的各種數據，比如溫度、濕度、風向等進行分析收集，視頻探頭可以不間斷對周圍環境進行實時監測，前臺系統對所收集數據進行處理后，通過無線(GSM/GPRS/CDMA)傳輸方式可以及時傳輸至后臺控制中心。后端分析處理系統可以對所收集的相關數據進行分析，根據分析結果有針對性地對相關桿塔采取防范措施，降低線路事故的發生。

輸電線路在線監測系統根據不同模塊的功能不同，可以劃分為下面一些主要的子系統，

1、輸電線路圖像視頻在線監測系統；

2、輸電線路微氣象在線監測系統；

3、輸電線路桿塔傾斜在線監測系統；

4、輸電線路覆冰在線監測系統；

5、輸電線路絕緣子泄漏電流在線監測系統；

6、輸電線路導線（金具）溫度在線監測系統；

7、輸電線路風偏、舞動、弧垂在線監測系統。

技術指標

通信方式靈活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G網絡；

為工業級產品，采用防水金屬外殼，抗電磁干擾，適用于各種惡劣的氣候環境；

系統采用低功耗設計，采用動態電源管理策略以滿足節電要求；

配備完善的后臺軟件。具有數據存儲、歷史數據查詢、報表、打印、曲線圖繪制等功能，可對導線弧垂/風偏情況進行定性、定量分析；

支持受控采集方式和自動采集方式，可通過后臺軟件設置采樣間隔（5分鐘~24小時），支持采用手機進行數據查詢和報警接收；

滿足國家電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q / GDW 242-2010）。

功能參數

測量范圍：弧垂0～200m；風偏:-90°～+90°；

測量誤差：弧垂≤2%；風偏≤0.1°；

測量分辨率：弧垂：0.1m； 0.1°；

工作環境：溫度：-40℃～+85℃；相對濕度：≤100％；大氣壓力：550hPa～1060hPa；

防護等級：IP65；

工作功耗：≤5W； 待機功耗≤0.1W；

供電方式：太陽能+蓄電池或感應取電，輸入電壓＋12～24V；

電池使用壽命：≥3年，無外部充電時可連續供電30天以上；

MTBF：≥80000小時；

重量：≈3kg；

適用對象：10KV~500KV高壓輸電線路。
