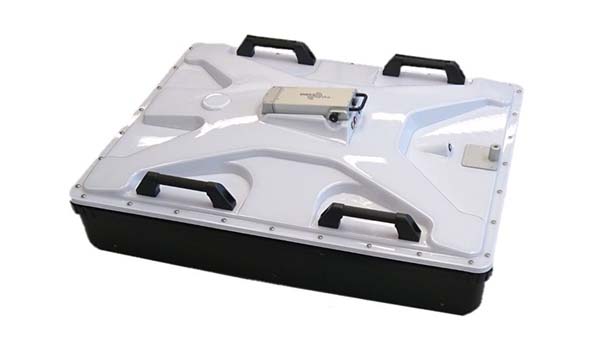

高頻電磁探地雷達抄板

探地雷達是利用高頻電磁波來探測介質內部物質特性和分布規律的一種儀器，探地雷達具有高精度、高效率、無損的特點，主要用于考古、礦產勘查、災害地質調查、巖土工程勘察、工程質量檢測、建筑結構檢測以及軍事目標探測。

探地雷達的工作頻率范圍介于1M～1GHz之間，在地下介質中的傳播以位移電流為主。雖然探地雷達和地震方法的物理機制和測量的物理量不一樣(電磁波和彈性波)，但兩者的運動學特征一致，遵循形式相似的波動方程，只是其中參數的物理意義不同。這種運動學特征的相似性使得探地雷達方法從數據采集、數據處理(包括處理軟件)到數據解釋都可借鑒地震勘探的方法技術成果。

近年來隨著電磁波理論研究的深入，一些電磁特性如極化特性等得到更深入的研究．并在雷達設備、采集技術和數據處理方法等方面得到開發和應用。

探地雷達數據的處理方法類似于地震數據的處理方法。比較普遍和傳統的方法一般是去除零漂、增益處理、帶通濾波、道均衡等。再深人可以采用二維濾波、偏移歸位、反褶積等方法進行處理。隨著小波技術和神經網絡等方法的發展．這此方法也在探地雷達數據處理中得到了令人滿意的應用。

抄板簡介

1. 抄板層數

6層板抄板

2. 抄板項目

反推原理圖，PCB抄板，BOM清單制作，物料代購，PCBA加工

3. 抄板周期

抄板、BOM及原理圖5個工作日，物料購買到首批樣機35個工作日（部分元件由于今年芯片價格上漲過快采購較為困難）。

4. 抄板費用

抄板收費參考收費標準

5. 抄板重點

該PCB抄板案例涉及到精密度要求較高的器件，調試需嚴格按照相關程序進行。抄板測試調試需注意安全。

探地雷達技術參數

中心頻率：1600 MHz 屏蔽天線

最大時窗：4000ns

最小采樣間隔：5ps

采樣點數：256/512/1024/2048/4096

最大掃描率：312線/秒

測量方式：連續測/點測/測量輪

功耗：< 7W

供電方式：鋰電池

電池持續工作時間：>4小時 （電池可更換）

尺寸：22×15×14cm

通信接口：WiFi

工作溫度：-20～+50℃

防護等級：IP67
