工業相機PCB抄板

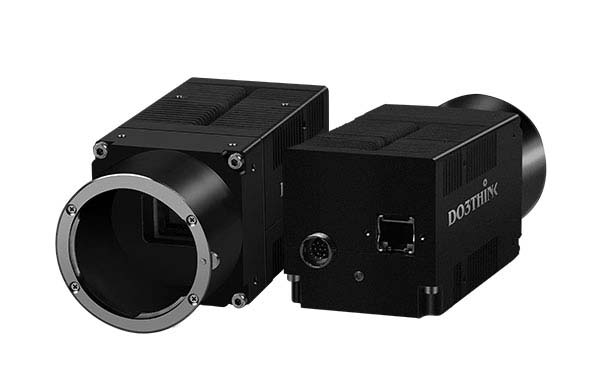

工業相機具有高的圖像穩定性、高傳輸能力和高抗干擾能力等，工業相機大多是基于CCD（Charge Coupled Device）或CMOS（Complementary Metal Oxide Semiconductor）芯片的相機。
CCD是目前機器視覺最為常用的圖像傳感器。它集光電轉換及電荷存貯、電荷轉移、信號讀取于一體，是典型的固體成像器件。CCD的突出特點是以電荷作為信號，而不同于其它器件是以電流或者電壓為信號。這類成像器件通過光電轉換形成電荷包，而后在驅動脈沖的作用下轉移、放大輸出圖像信號。典型的CCD相機由光學鏡頭、時序及同步信號發生器、垂直驅動器、模擬/數字信號處理電路組成。CCD作為一種功能器件，與真空管相比，具有無灼傷、無滯后、低電壓工作、低功耗等優點。
1、工業相機的性能穩定可靠易于安裝，相機結構緊湊結實不易損壞，連續工作時間長，可在較差的環境下使用，一般的數碼相機是做不到這些的。例如：讓民用數碼相機一天工作24小時或連續工作幾天肯定會受不了的。
2、工業相機的快門時間非常短，可以抓拍高速運動的物體。
例如，把名片貼在電風扇扇葉上，以最大速度旋轉，設置合適的快門時間，用工業相機抓拍一張圖像，仍能夠清晰辨別名片上的字體。用普通的相機來抓拍，是不可能達到同樣效果的。
3、工業相機的圖像傳感器是逐行掃描的，而普通的相機的圖像傳感器是隔行掃描的， 逐行掃描的圖像傳感器生產工藝比較復雜，成品率低，出貨量少，世界上只有少數公司能夠提供這類產品，例如Dalsa、Sony，而且價格昂貴。
4、工業相機的幀率遠遠高于普通相機。
工業相機每秒可以拍攝十幅到幾百幅圖片，而普通相機只能拍攝2-3幅圖像，相差較大。
5、工業相機輸出的是裸數據(raw data)，其光譜范圍也往往比較寬，比較適合進行高質量的圖像處理算法，例如機器視覺(Machine Vision)應用。而普通相機拍攝的圖片，其光譜范圍只適合人眼視覺，并且經過了mjpeg壓縮，圖像質量較差，不利于分析處理。
6、工業相機(Industrial Camera)相對普通相機(DSC)來說價格較貴。

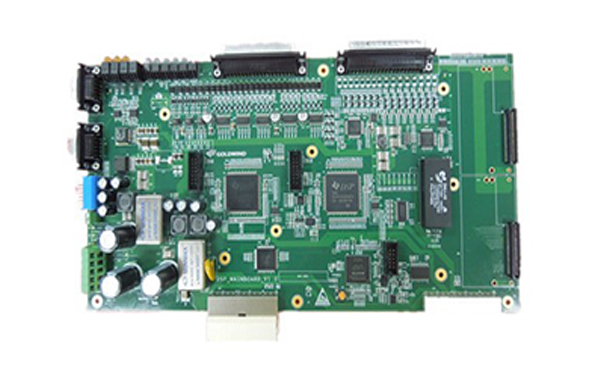

抄板簡介
1. 抄板層數
6層板抄板
2. 抄板項目
反推原理圖，PCB抄板，BOM清單制作，物料代購，PCBA加工
3. 抄板周期
抄板、BOM及原理圖5個工作日，物料購買到首批樣機35個工作日（部分元件由于今年芯片價格上漲過快采購較為困難）。
4. 抄板費用
抄板收費參考收費標準
5. 抄板重點
該PCB抄板案例涉及到精密度要求較高的器件，調試需嚴格按照相關程序進行。抄板測試調試需注意安全。
工業相機技術參數
1、29 毫米×29 毫米×29.5 毫米超小體積，45 克超輕重量，行業通用固定孔，克服安裝問題；
2、符合 IEEE 802.3 100Base-Tx / 1000Base-T 標準，最高速度達 1Gbps；
3、硬件查找表實現伽瑪、對比度、RGB 增益等處理，減少主機 CPU 消耗，提高實時性；
4、隔離模式 PoE 供電，支持 100 米網線遠距離供電；
5、嚴格的測試環境，確保在工業應用環境穩定可靠，3 年質保
6、內置 64MB 幀緩存，配合包重傳技術，保證傳輸可靠與實時；
7、自動 DHCP 與 LLA 模式切換，自適應巨型幀調整，即插即用；
8、基于 GigE Vision 1.2、GenICam 開發，兼容 HALCON、LabView 等第三方視覺開發軟件；
9、缺陷像素校正，有效去除圖像傳感器壞點；
