pcb抄板
欣創微擁有十多年的PCB抄板實戰經驗，對各行業電子產品的電路板基本都進行過克隆及樣機制作工作，對于抄板周期的控制、難點技術攻關、PCB抄板價格成本有非常大的優勢。
深圳市欣創微科技不斷改革創新，完善機制，引進新型人才，一直是電子產品反向技術研究方面的領跑者。
欣創微抄板工程師不僅掌握傳統電路板結構模式及基本電路，更是隨著電子產品的更新在不斷提升自我的研發能力。全力保證了克隆出的產品，與客戶提供的樣板100%一樣；更是減少了對各種盲埋孔較多的產品抄板周期，節省了客戶時間，降低了成本。
欣創微抄板結合最前沿的設計軟件及工藝技術，打造完美的樣機；其中也可為您生成各類軟件格式文檔，如：PowerPCB、Protel99/Se、PAD2000等。也可繪制原理圖，制作BOM物料清單等，我們一樣可以為您全程服務。
如果您要克隆的產品出廠時間較早，元器件已經停產，請找欣創微，我們的BOM工程師和采購工程師會為您解決疑難；
如果您要克隆的電路板較前沿；電路、元器件復雜，也請找欣創微，我們的抄板工程師和PCB設計及調試工程師等會保證為您做出100%準確的原理圖及完美樣機。
溫馨提示：
1、凡在本深圳市欣創微科技進行電路板克隆業務的客戶，必須有合法的PCB設計版權來源聲明，以保護原創PCB設計版權所有者的合法權益；
2、近來市面上出現較多打著有“PCB抄板服務”的深圳市欣創微科技，為了避免您不必要的損失；保證您的利益；請確認該深圳市欣創微科技是否存在或已吊銷；
最高層數：32層
最大板厚:6mm
最大尺寸:640mm×480mm
最小線寬:0.01mm(0.4mil)
最小線隙:0.01mm(0.4mil)
最小機械通孔:0.15mm(6mil)
最小機械埋孔:0.15mm(6mil)
最小激光盲孔:0.1mm(4mil)
最小激光埋孔:0.1mm(4mil)
盲孔種類:1階、2階、3階、4階激光盲孔
埋孔種類:>20類:
多層板銅厚測量:±1.7um
多層板層間厚測量:±5um(0.2mil)
阻抗測算:5～150Ω
電阻阻值測量:0.000001Ω～20MΩ
電容容值測量:0.001pF～100F
電感量測量:0.001nH～10H
磁珠等效阻值測量:10Ω～2000Ω(100MHz)
晶體頻率測量:1KHz～200MHz
穩壓二極管測量:0.5V～56V

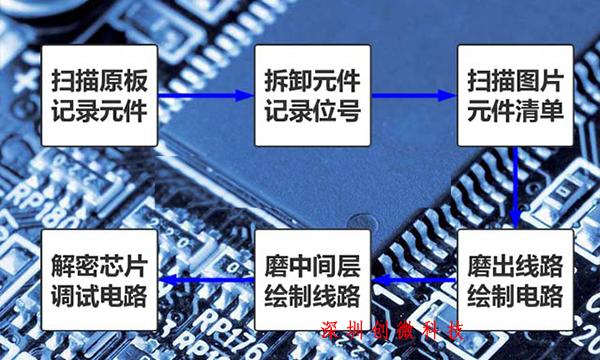

PCB抄板常見電路板有單面板，雙面板，4層板、6層板等多層板抄板，不同板層類型的PCB抄板方法大同小易。主要步驟有下面幾步。
1.抄板準備工作
a.抄板要點分析，分析板層數，器件密度，有無埋盲孔，有無冷門元器件等；
b.查看是否有位置偏高的元器件，如有先將元件位號、元件封裝、位值等作詳細記錄，在拆卸元件前須先拍照記錄以備后續對比；
c.拆下較高的元件之后剩下的是SMD及一些較小的元件，此時進行掃描，記錄圖像，建議分辨率用600dpi較合適;
d.掃描圖片要清除掉PCB表面上的污物以確保掃描后IC型號及PCB上的絲印字符在圖片上清晰可見。
2.拆板元件，制作BOM清單
a.元件拆除順序，先拆電阻、再拆電容，最后拆IC；
b.用小風槍對準要拆卸的元件進行加熱，用鑷子夾住電子元件以免讓管風將其吹走;
c.記錄有無落掉及先前裝反的元件，在拆卸之前應先準備好一張有位號、封裝、型號、數值等記錄項目的表格;
d.在元件記錄該列上貼上雙面膠，記下位號后將拆下的元件逐一粘貼到與位號相對應的位置;
e.把所有器件拆卸之后再用電橋測量其數值，測量完成后將數據輸入電腦存檔。
備注：風槍使拆解下來的元件高溫升高，測量數值會發生變化，所以應在所有的器件降溫后，再進行測量，此時測量的數值較為準確。
3.去除焊錫,打磨出線路
a.將拆掉元件的PCB表面用吸錫線將剩余錫渣清除掉。
b.根據PCB的層數將電烙鐵溫度適當調整好，由于多層板散熱較快不容易將錫熔化，所以應將電烙鐵溫度調高，但也不可過高以免將油墨燙掉。
c.將去掉錫的板子用洗板水或天那水洗凈后烘干即可；
d.用砂紙把PCB表面的絲印、油墨和字符打磨掉，使其露出明亮的銅。
備注：打磨焊盤打磨方向一定要和掃描儀掃描的方向垂直。
4.抄PCB板線路
a.掃描表層圖像后將其分別定為頂層和底層；

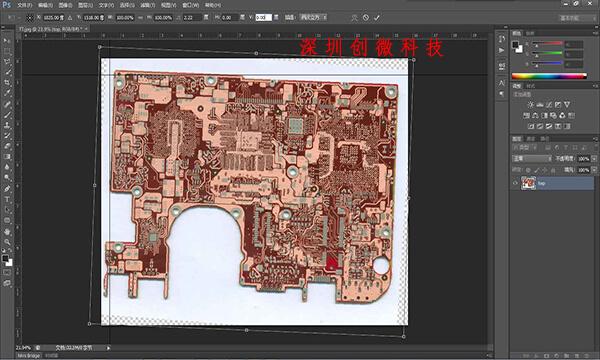

b.用PS軟件調整畫布的對比、明暗，使有銅膜和無銅膜的部分對比強烈，確保線條清晰后，保存為彩色BMP格式文件TOP.BMP和BOT.BMP；
c.啟動PCB抄板軟件導入保存的圖片，如過TOP.BMP和BOT.BMP的PAD和VIA的位置基本重合，則可進行后續工作。
d.根據底圖首先把元件封裝做好（包括絲印、焊盤孔徑、以及定位孔等），待所有元件做好后將其放到相應的位置，調整字符，使其字體、字號大小及位置與原板一致；
e.將TOP層的BMP圖片導入到抄板軟件中，分別導入到相應的層，描繪TOP層走線，然后重復做bot層；
f.繪圖完成之后，將文件導出，保存為.pcb格式；
g.將導出的.pcb格式文件導入到EDA軟件中進行優化，以及DRC檢查，并輸出PCB生成文件。

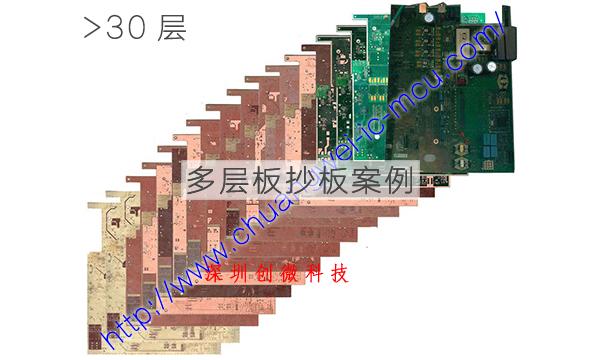

備注：多層PCB的抄板順序是從外到內。以8層板抄板為例。抄完一、八層后，再磨掉一和八層的銅，接著抄二和七層，然后是三和六層，最后抄完四、五層就可以了。
注意事項：操作過程中要注意掃描的圖像與實板存在誤差，應將其作適當?shù)奶幚?，使其尺寸大小和方向與實板一致。確保底圖尺寸正確后開始逐一調整PCB元件位置，使之與底圖完全重合，以便進行下一步放置過孔、描導線及鋪銅。在此過程中應注意細節問題如板的寬度、孔徑大小及露銅的參數等。
5.檢查
檢查是PCB抄板最后且非常重要的一步，阻抗對高頻板影響相當大，在只有實物PCB的情況下可以用阻抗測試儀進行測試或?qū)CB進行切片，用金相顯微鏡測量其銅厚及層間距，此外還要分析基材的介電常數（通常以FR4、聚四氟乙烯、RCC作為介質），這樣才可完全保證PCB的指標與原板保持一致。
1.團隊專業，設備先進
2.價格公道，服務優良
3.交期合理，售后完善
4.業務完整，渠道優良
